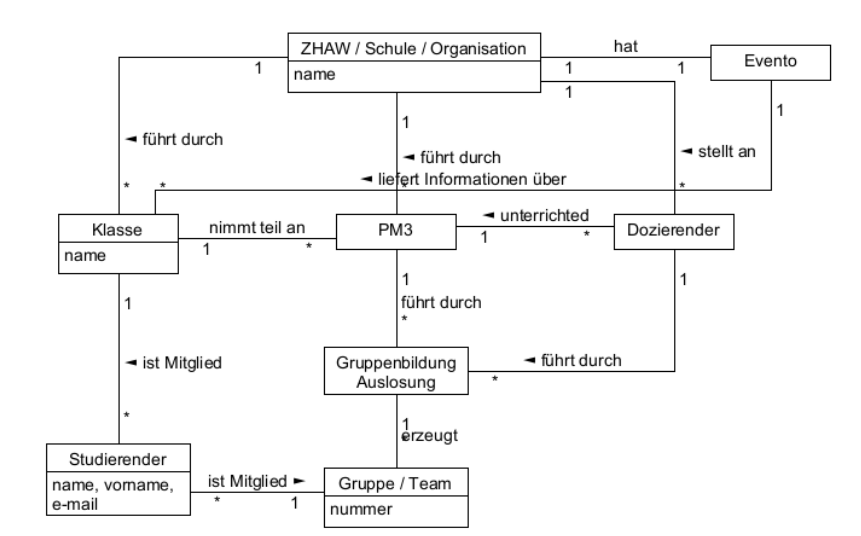

Domänemodellierung

image-20221120204743423

Anleitung

  1. Konzept identifizieren
  2. Attribute zu Konzepte hinzufügen Nur primitiven Typen sollten verwendet werden
  3. Komplexe Attribute zu Konzepte hinzufügen Komplexe Datentypen sollten als separate Konzepte erstellt werden und mit einer Assoziation verbunden werden
  4. Konzepte verbinden

Dabei ist wichtig daran zu decken, dass unwichtige Konzepte weggelassen werden können. Ebenfalls ist das Domänenmodell nicht repräsentativ der endgültig Klassen.

Folgende Antipattern sollten vermieden werden:

  • Keine komplexe Datentype als Attribute
  • Keine "Software" Klassen (z.B. SalesDatabase)
  • Keine Methoden auf den Konzepte

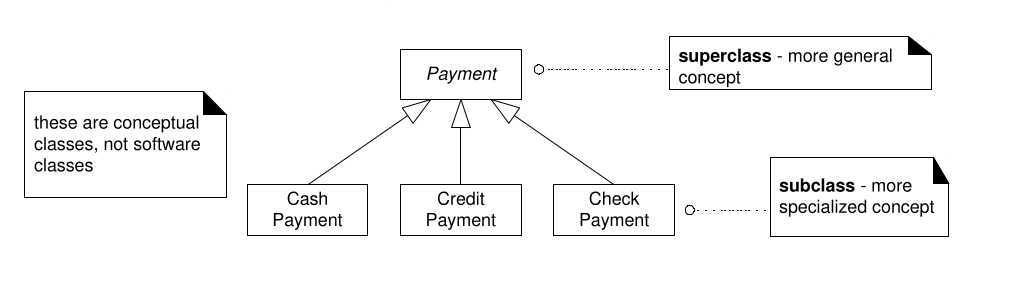

Spezialisierung

Folgendes ist im Domänenmodell erlaubt:

image-20221010090728332

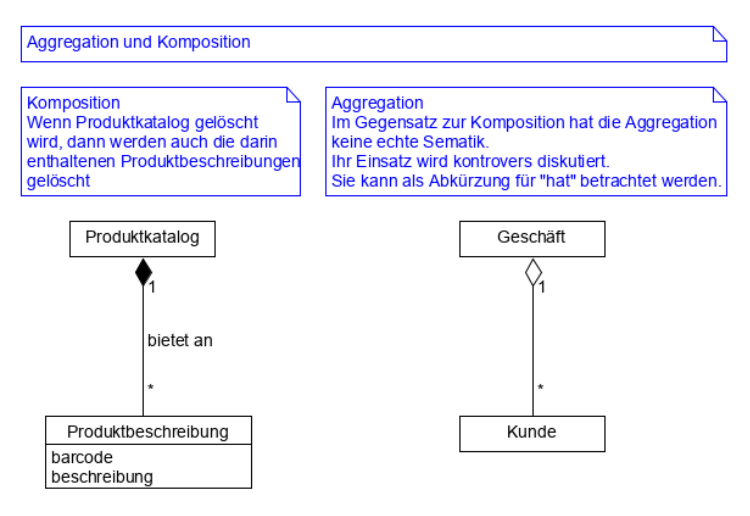

Aggregation und Komposition

image-20221120204851575

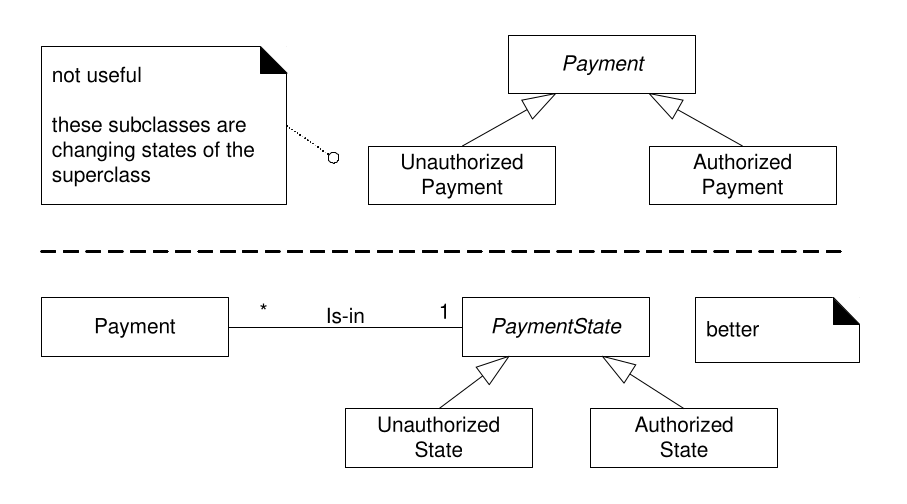

Zustände

image-20221010090942889
