Hardware

image-20230117111125509

von Neumann Architeccture

image-20220921110127297

Instructions und Data sind im selben Speicher gespeichert. Von dem datapath Modul werden arithmetik und Logik ausgeführt. Die Control Unit liest und interpertiert die Instruktionen.

image-20220921110318976

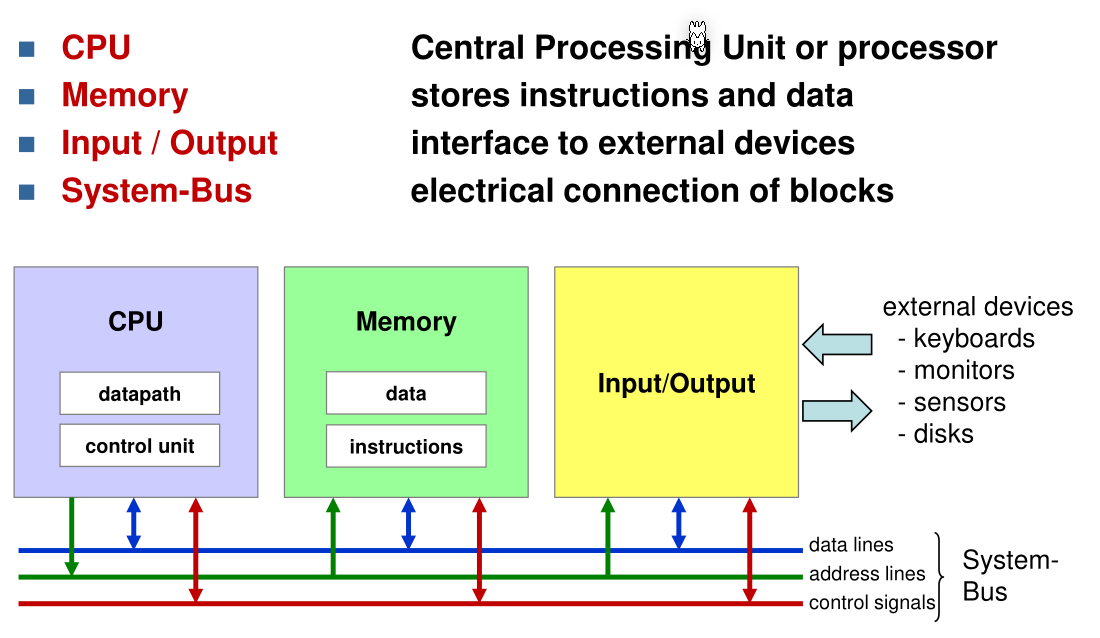

Komponenten

CPU

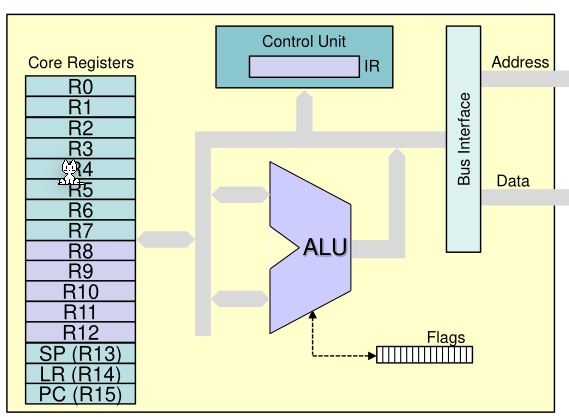

Der CPU ist unterteilt in die Datapath und die Control Unit (und weitere).

Den Datapath enthält die ALU und die Registers.

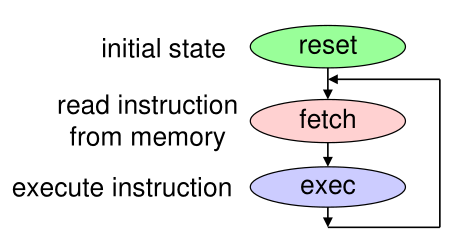

In der Control Unit führt den fetch-exec Zyklus aus und kann Data-Transfers zwischen Memory und Registern, Arithmetische und Logische Befehle und Sprünge.

image-20220921110724439

Memory

Arbeitspeicher wird auf bytes genau adressiert

I/O

Bei Festplatten oder SSDs wird in Blocks auf Daten zugegriffen.

System-Bus

Der System-Bus enhält:

  • Address-Linien: Welche Adresse geschrieben oder gelesen wird
  • Data-Linen: Die Daten
  • Control-Signal: Ob geschrieben oder gelesen werden soll

CPU-Komponente

Register

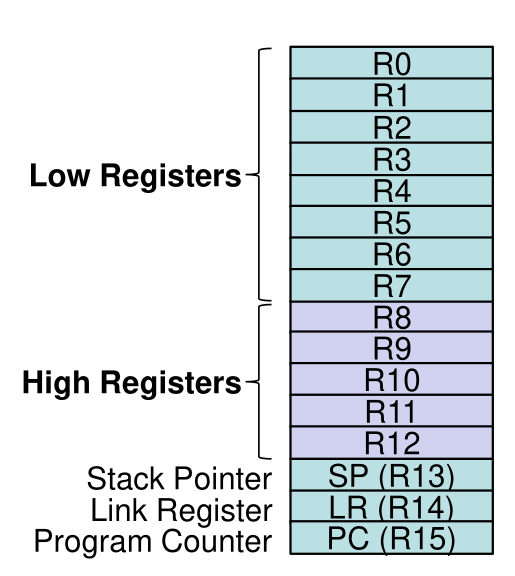

Es gibt 16 Registern, davon sind R0 - R12 für allgemeine Daten zuverfügung. Der Stack Pointer (R13) zeigt auf die letzte Adresse des Stacks, der Link Register (R14) zeigt auf die letzte Rücksprung-Adresse, bei Funktionen und der Program Counter (R15) zeigt auf die nächste Instruktion, welche ausgeführt werden soll.

image-20220928102440026

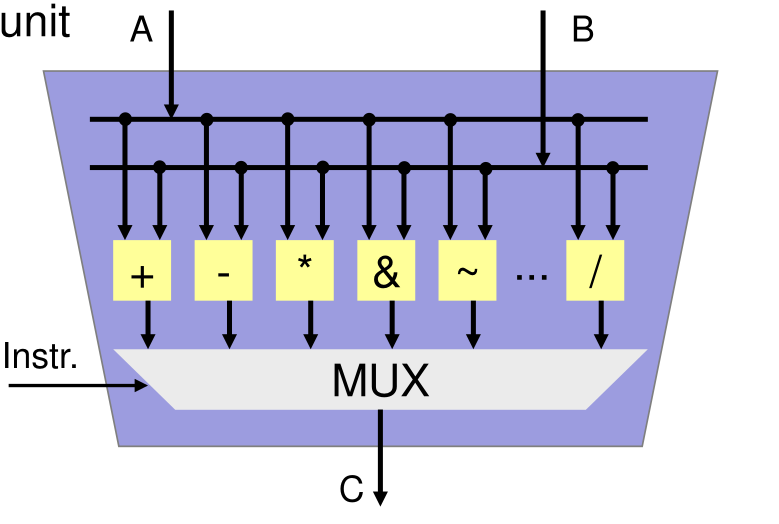

Arithmetic Logic Unit (ALU)

Die ALU hat zwei 32-bit Inputs und ein 32-bit Output. Die ALU kann Integer-Arithmetik (Plus, Minus, Multiplikation, Division), ebenfalls können And, Or, Not, Xor, right und left Shiften ausgeführt werden.

image-20220928102718172

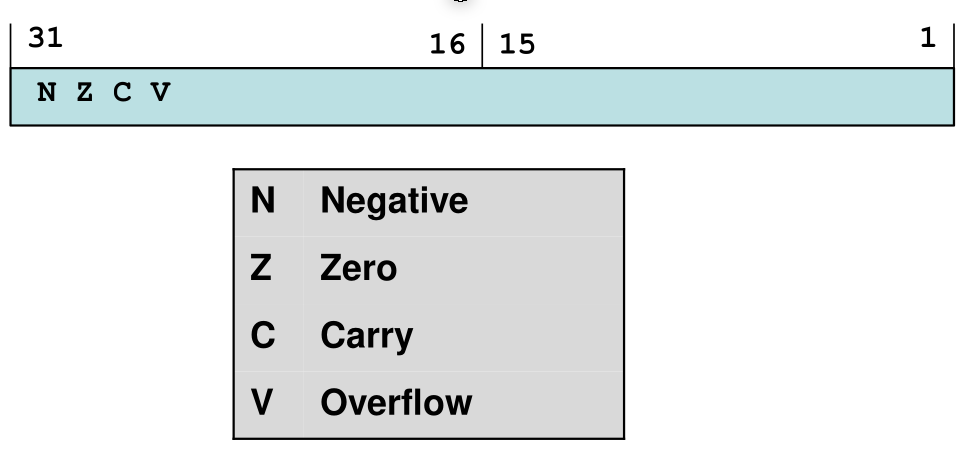

Flag Register (APSR)

In diesem Flag stehen Status-Informationen zur letzten Operation

image-20220928102949781

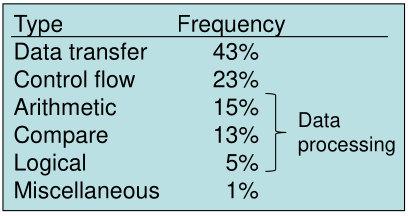

Instruction Set

Es gibt mehrere Arten von Instructions:

  • Data transfer
  • Daten von einem Register in ein anderes Register kopieren
  • Daten vom Speicher in Register laden
  • Vom Register in den Speicher speichern
  • Data Processing
  • Arithmetische Operationen
  • Ligische Operatione
  • Shift / Rotate Operationen
  • Control Flow:
  • Branches (Jumps)
  • Function calls
  • Weiteres Instruktionen

image-20230110165201836

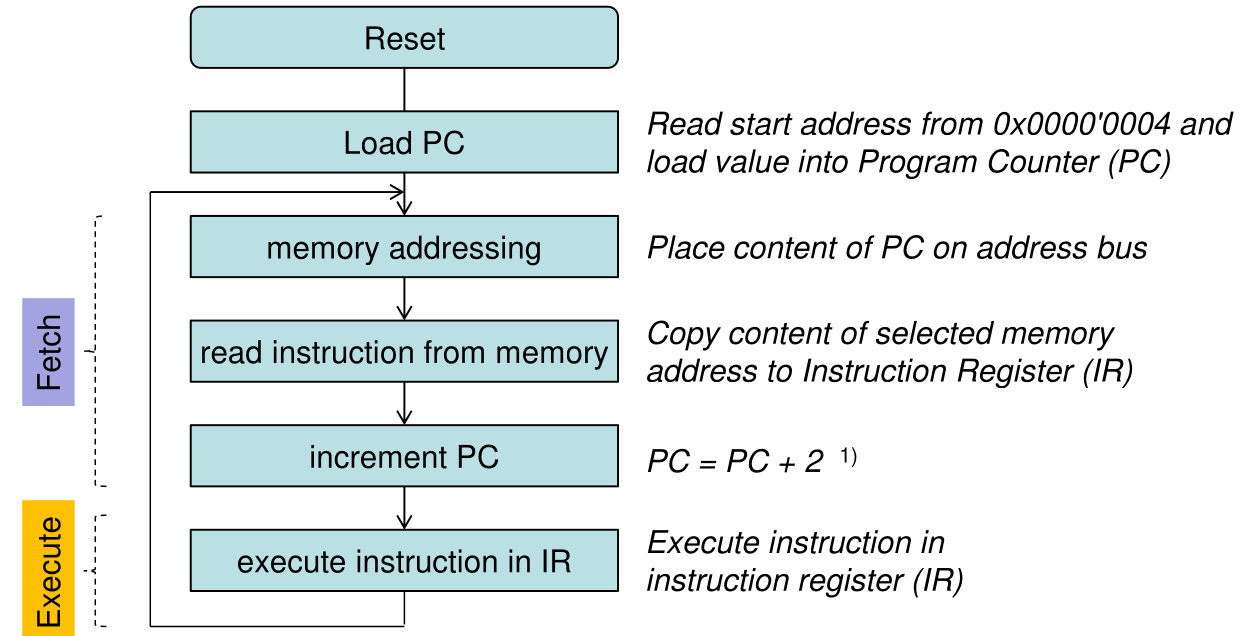

Program Execution

image-20220928105334607

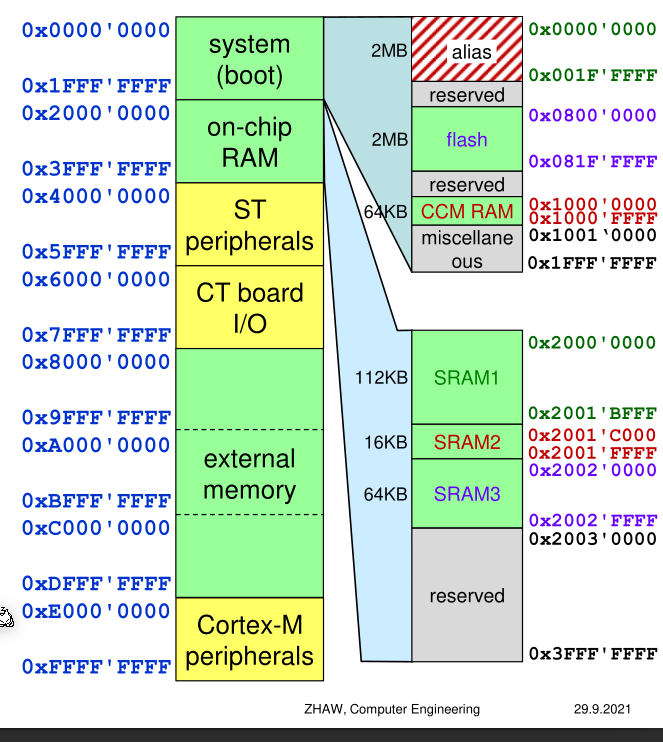

Memory Map

image-20220928110619923

  • Flash is non-volatile memory
  • CCM RAM stands for Core Coupled Memory and is very fast

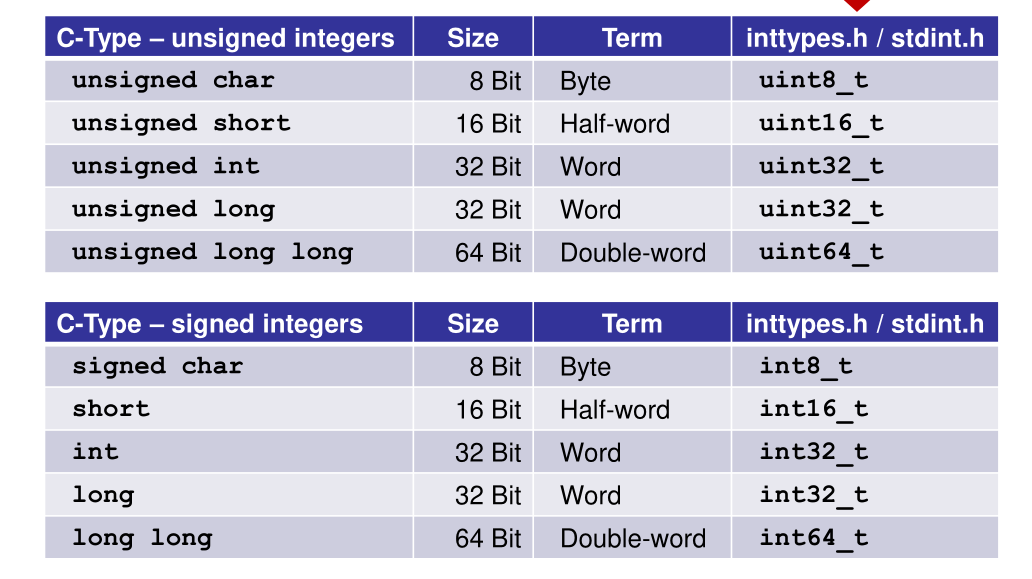

C Integer Typen

Die folgenden Typen sollen in C verwendet werden, da "normale" Typen, wie int long Prozessor spezifisch sind.

image-20220928110953005

Multi-byte Integers

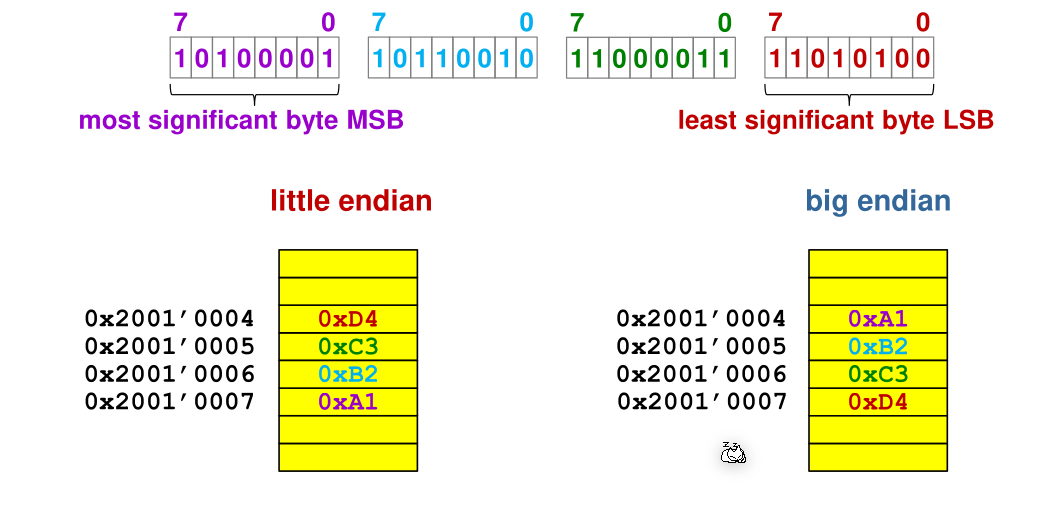

Bei Little Endian ist das Least-Significant-Byte (LSB) an der tiefereren Adresse. ST ARM benützt dieses Format.

Bei Big Endian ist das Most-Significant-Byte (MSB) an der tiefsten Adresse.

Im folgenden Beispiel steht die Zahl 0xA1B2'C3D4.

image-20220928111402114

Adressen werden aligniert. Half-Words werden auf gerade Adressen aligniert. Words werden auf durch 4 teilbare Adressen aligniert.

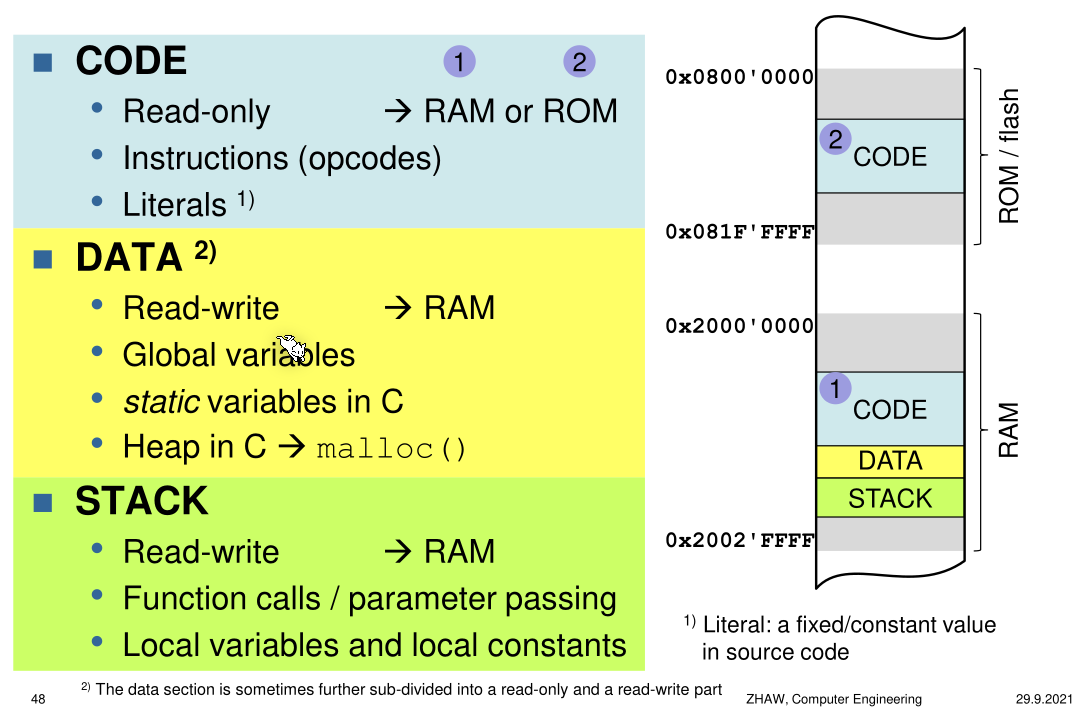

Object-File

image-20220928111738744

1111 + 1 = 0000 C=1 O=0

0111 + 1 = 1000 C = 0 O = 1

1000 - 1 = 0111 C = 0 O =1
